GPS Tuner 5 의 지도데이터 만들기 (지도맵핑)

GPS Tuner 5 의 지도데이터 만들기 (지도캡쳐) 편에서 만들어진 JPG 파일에 보정값의 경도 위도를 적용해보겠습니다.

경로 위도 작업을 하려면 방법은 이렇습니다.

1. JPG 사진에서 두 지점을 정합니다. (두 지점 이상의 좌표를 지정할수있으며 좌표가 많을수록 보정 됩니다)
2. 정해진 두 지점의 좌표값을 구글어스에서 확입니다.
3. Map Calibrator for GPS Tuner 프로그램으로 두 지점에 좌표값을 입력합니다.
4. 저장합니다.

상당히 간단하면서 귀찬은 작업입니다.

이제부터 진행합니다.

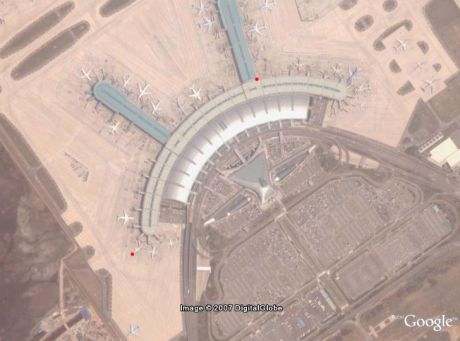

1. 원하는 지점을 두군대 선택합니다. (저는 빨간 점에 좌표를 입력할것입니다.)

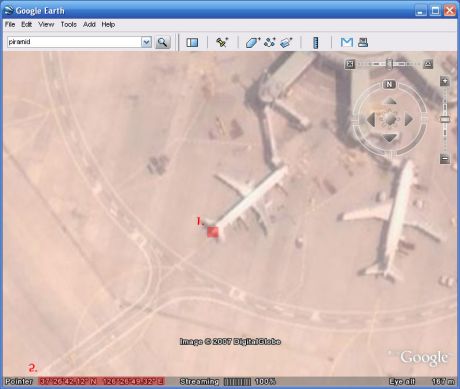

2. 구글어스로 지점의 좌표를 확인해야 합니다..
지도를 확대후 원하는 지점에  "1. 마우스"를 대면 "2. 경도,위도" 가 표시됩니다. 표시된 것을 메모해 놓습니다.

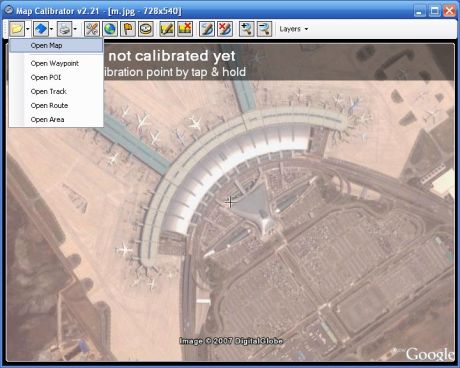

3.Map Calibrator for GPS Tuner 프로그램을 실행합니다.
그런후 만들어놓은 JPG 파일을 불러옵니다.

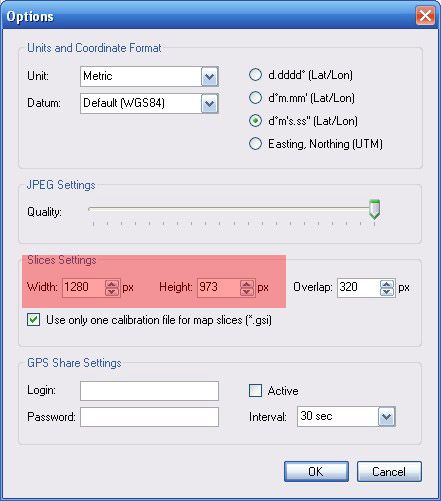

4. 만들어질 지도데이터의 기본설정을 진행하기 위해 옵션 버튼을 누릅니다.
그런 후 아래  빨간색 부분의 JPG 파일의 크기(픽셀) 설정합니다. 그런후 OK 버튼누릅니다.

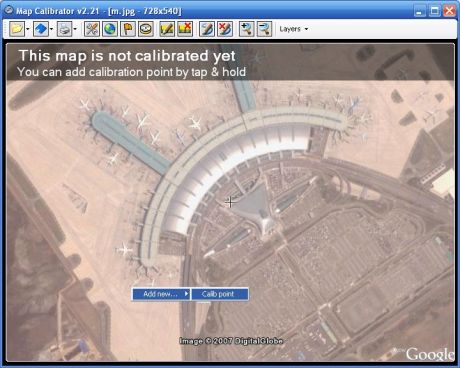

5. 이제 좌표 입력을 위해 보정될 지점을 마우스 왼쪽 버튼으로 2초간 누릅니다.
팝업메뉴가 나오면 Add new... 선택후 Calib point 를 선택합니다.

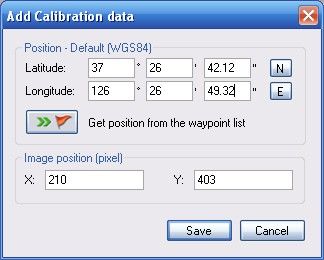

6. Add Calibation data 창이 열렸습니다.
구글어스에서 확인한 경도, 위도 값을 입력합니다. 그런후 Save 합니다.

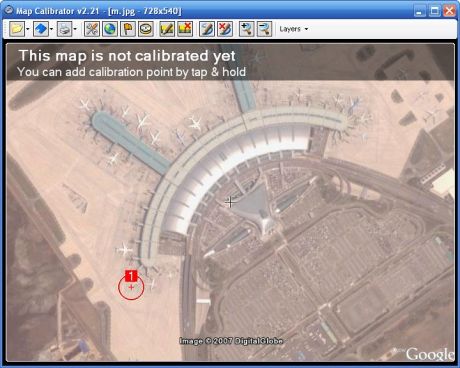

7. 아래 그림처럼 보정 좌표값이 입력되었다는 표시되 생겼습니다.
나머지 보정지점에도 5, 6번처럼 같은 방법으로 보정좌표를 입력합니다.

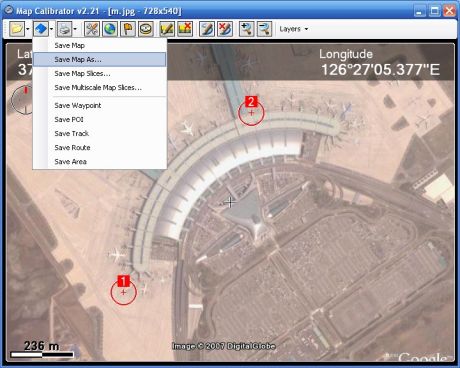

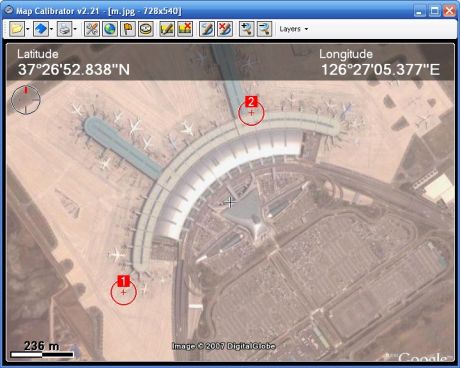

8. 정상으로 두 지점 이상 경도,위도를 입력하였다면..
정상적으로 검은색 부분에 경도 위도가 제대로 표시됩니다.

9. 이제 파일로 저장후 GPS Tuner 5 에서 사용합니다.

수고하셨습니다.
